外部電源異常検知システムの概要

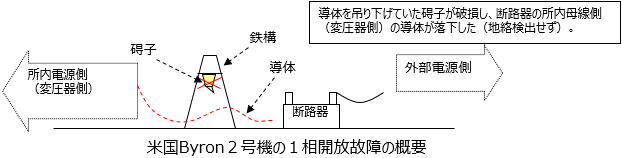

・2012年1月30日、米国Byron2号機において定格出力運転中、以下の事象が発生した。

起動用変圧器につながる架線の碍子の破損により、3相交流電源の1相が開放状態となり、起動用変圧器から給電されていた常用母線のRCPが低電圧リレー動作でトリップ、さらに原子炉がトリップした。
一方、当該起動変圧器から同時に給電されていた非常用母線については、低電圧リレーが動作せず、3相交流電圧が不平衡のまま外部電源への接続が維持された。
原子炉トリップ後に起動した安全系補機類が、非常用母線の電圧不平衡に起因する過電流等により連続的にトリップしたが、運転員は事象発生当初、その原因を特定することができなかった。
その後、運転員が1相開放故障状態に気付き、外部電源の遮断器を手動で動作させることにより、外部電源系から非常用母線が開放され、非常用ディーゼル発電機が自動起動し、電源を回復した。

上記のようにOPCは主に架線部で発生し、地絡を伴わない場合や非常用母線の電圧低下が小さい場合は、既設の保護リレー等で検出できない事象である。設備の構造や設置環境から、架線部以外ではOPCの発生は考えにくく、仮に発生しても、地絡を伴うため、検知可能である。

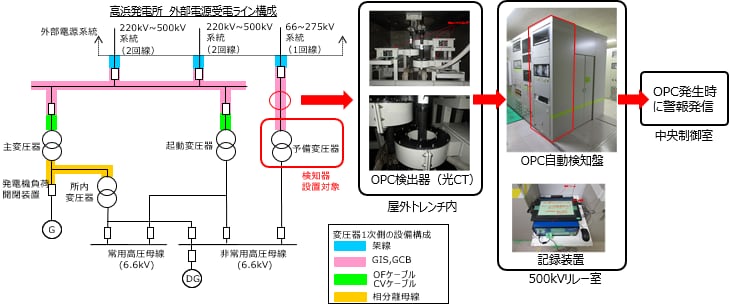

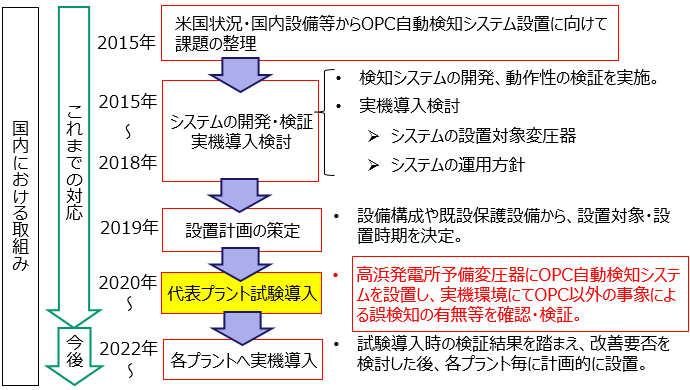

その後、設置計画に基づき、代表プラントとして高浜発電所予備変圧器にOPC自動検知システムを設置し、試運用・現地検証を実施した。今後、各プラントへの実機導入を進めていく。

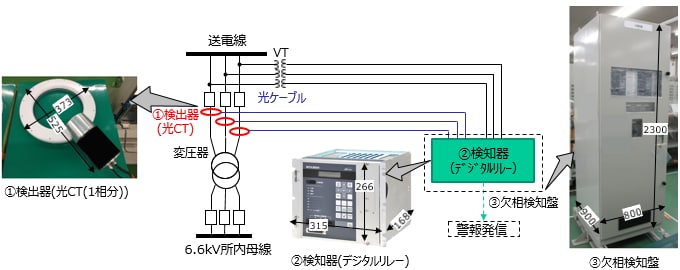

【検知システム概要】

現地検証の目的
以下の項目を確認することを目的に現地検証を実施した。

①これまでの開発において前提としてきた実機環境に大きな相違がないこと。

②現地での誤検知の有無等。
検証期間
2021年3月度に現地設置を完了し、2021年3月～2022年3月の約1年間を検証期間とした。
現地検証期間中は、検知システム動作時の要因調査のために記録装置を設置した。
検証内容

（１）システム設計の妥当性に関する検証

①現地試験による動作検証
実機環境において実施する可能性がある運転操作を行い、警報発信（不要動作）の有無を確認し、システム設計への反映の必要性を検討した。
②通常運用状態における動作検証
実機環境での通常運用状態において、警報発信（不要動作）の有無を確認し、システム設計への反映の必要性を検討した。

（２）システムの監視性や運転操作に関する検証

通常運用状態及び誤検知等による監視性や運転業務への影響を聞き取り等により確認した。
検証結果
検証の結果、システム設計に反映が必要な事項は確認されなかったため、運用上問題はないと判断した。
