プレスリリース

世界初の「軸流式水冷媒冷凍機」の開発について
～　究極の自然冷媒「水」を用いた冷凍機の本格実用化に大きく前進　～

添付資料２：「軸流式水冷媒冷凍機」の概要

１　外　観

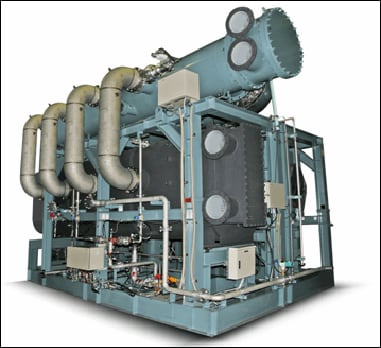

写真１　軸流式水冷媒冷凍機（間接熱交換器タイプ）

冷媒としての「水」は、『　蒸発器〜軸流圧縮機〜凝縮器〜蒸発器　』　を循環している（この部分がフロン冷媒から水に代わった）。

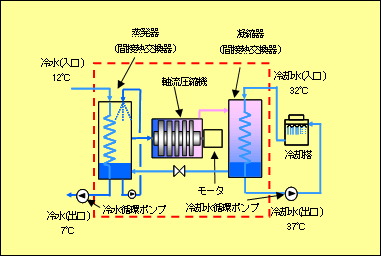

図１　システム概略図（間接熱交換器タイプ）

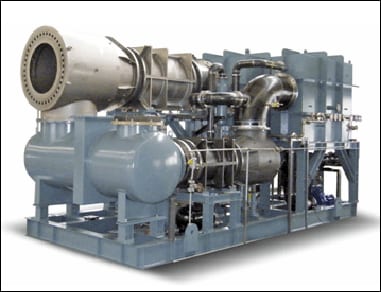

写真２　軸流式水冷媒冷凍機（直接熱交換器タイプ）

冷媒としての「水」は、『　蒸発器〜軸流圧縮機〜凝縮器〜蒸発器　』　を循環しているが、冷水・冷却水と混合されながら循環される。

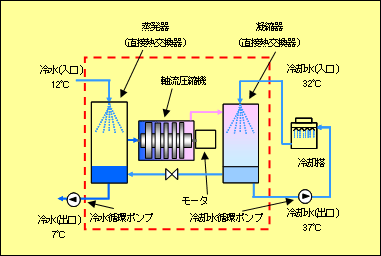

図２　システム概略図（直接熱交換器タイプ）

２　仕　様

表　「軸流式水冷媒冷凍機」仕様

熱交換器タイプ	間接熱交換器タイプ	直接熱交換器タイプ
目標冷却能力	約1,600ｋＷ	約1,800ｋＷ
目標ＣＯＰ※1	約4.8	約5.4
現状寸法※2	長さ7.0ｍ×幅3.9ｍ×高さ4.2ｍ	長さ6.6ｍ×幅2.8ｍ×高さ3.5ｍ
圧縮機	水冷媒冷凍機用軸流式圧縮機
高圧ガス保安法 に基づく手続き	不　　要
冷凍保安責任者	不　　要

• ※１　冷水入口／出口水温12℃／７℃、冷却水入口／出口水温32℃／37℃の条件における値。
  （設計上の目標値であり、今後、性能試験で確認していく）
• ※２　現状の試作機寸法であり、実際の量産機では更なるコンパクト化を目指す。

以　上
