プレスリリース
2011
2011年1月19日
株式会社神戸製鋼所
東京電力株式会社
中部電力株式会社
関西電力株式会社
世界初の「軸流式水冷媒冷凍機」の開発について
～ 究極の自然冷媒「水」を用いた冷凍機の本格実用化に大きく前進 ～
添付資料２：「軸流式水冷媒冷凍機」の概要
- １ 外 観
-

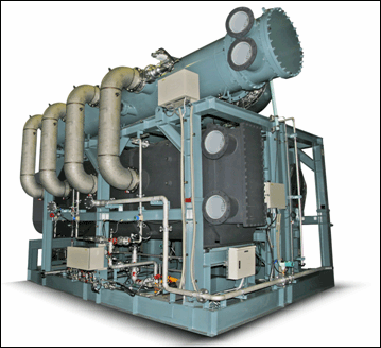

写真１ 軸流式水冷媒冷凍機（間接熱交換器タイプ）

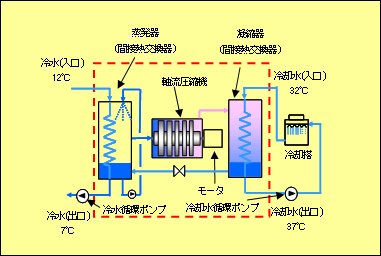

冷媒としての「水」は、『 蒸発器〜軸流圧縮機〜凝縮器〜蒸発器 』 を循環している（この部分がフロン冷媒から水に代わった）。図１ システム概略図（間接熱交換器タイプ）

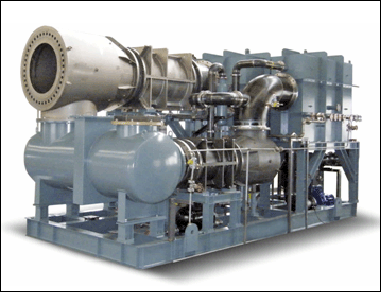

写真２ 軸流式水冷媒冷凍機（直接熱交換器タイプ）

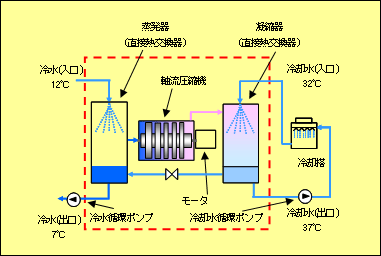

冷媒としての「水」は、『 蒸発器〜軸流圧縮機〜凝縮器〜蒸発器 』 を循環しているが、冷水・冷却水と混合されながら循環される。図２ システム概略図（直接熱交換器タイプ） - ２ 仕 様
-
表 「軸流式水冷媒冷凍機」仕様
熱交換器タイプ 間接熱交換器タイプ 直接熱交換器タイプ 目標冷却能力 約1,600ｋＷ 約1,800ｋＷ 目標ＣＯＰ※1 約4.8 約5.4 現状寸法※2 長さ7.0ｍ×幅3.9ｍ×高さ4.2ｍ 長さ6.6ｍ×幅2.8ｍ×高さ3.5ｍ 圧縮機 水冷媒冷凍機用軸流式圧縮機 高圧ガス保安法
に基づく手続き不 要 冷凍保安責任者 不 要 - ※１ 冷水入口／出口水温12℃／７℃、冷却水入口／出口水温32℃／37℃の条件における値。
（設計上の目標値であり、今後、性能試験で確認していく） - ※２ 現状の試作機寸法であり、実際の量産機では更なるコンパクト化を目指す。
- ※１ 冷水入口／出口水温12℃／７℃、冷却水入口／出口水温32℃／37℃の条件における値。
以 上
